논문 리뷰 - [OSDI'21] Rearchitecting Linux Storage Stack for µs Latency and High Throughput

이번에 읽은 논문의 주제는 L-app(Latency-sensitive App)과 T-app(Throughput-bound App)이 실행 중인 환경에서 발생하는 요청 순서 문제를 해결하는 것이다. 저자들은 Linux Storage Stack과 SPDK(Storage Performance Development Kit)를 중점적으로 분석하여, 어떤 문제가 있는지 정의한다.

Linux Storage Stack

Linux Storage Stack의 여러 가지 최적화 기법(Per-core Queues, Per-core Storage & Network Processing)에도 불구하고 멀티 테넌트 환경에서 HoL(Head of Line) Blocking으로 인해 성능 저하를 겪고 있으며, L-apps와 T-apps가 Host Resources를 두고 경쟁할 때 더욱 심해진다.

• µs 수준의 Latency 달성을 위해선, Compute, Storage, Network의 세심한 조율이 필요.
• 현재 Linux는 이를 해결하지 못해 저자들의 실험에서 최대 7배의 Tail-latency가 발생.

SPDK

Per-core 기반의 SPDK은 Polling 방식으로 Low Latency를 달성할 수 있으나, 다수의 Apps이 동일한 코어에 위치하는 경우 Storage Stack과 CPU Scheduler로 인해 예상치 못한 병목이 발생한다.

• 저자들의 실험 환경에서 최대 5배의 Tail-latency 상승과 2.5배의 Throughput 저하가 발생.
• L-apps에 Priority를 제공하게 되면 T-apps의 Throughput이 0에 가까워짐.

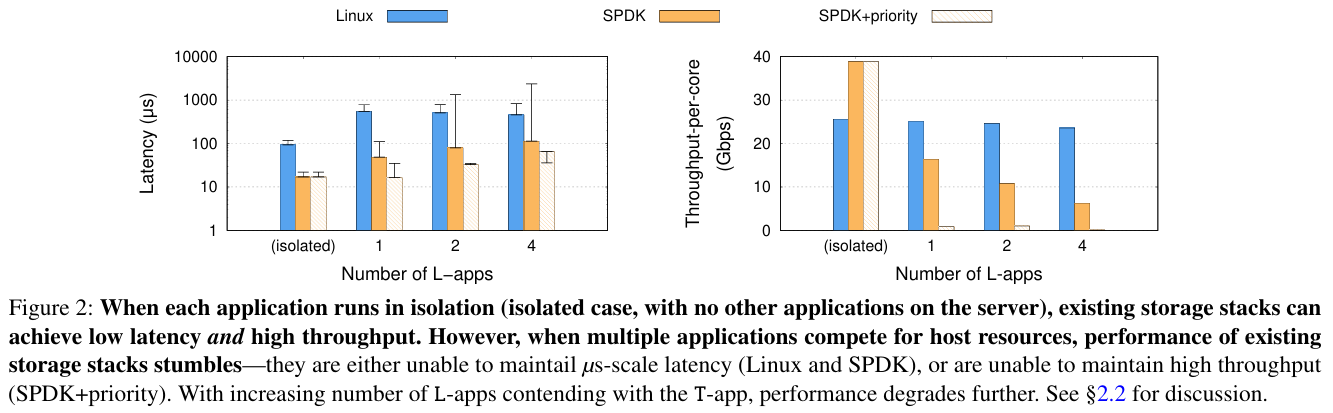

Figure 2는 L-app과 T-app을 isolated로 수행한 것과 L-apps의 수를 늘려가며 동시에 수행한 결과를 나타낸다. Linux가 가장 큰 평균 지연을 보여주지만, L-apps의 수가 늘어날 수록 SPDK의 Tail-latency가 더 높아지는 것을 볼 수 있다. 또한 SPDK의 Polling 기법이 CPU Scheduler인 CFS와 잘 맞지 않기 때문에 Tail-latency와 Throughput이 가장 크게 떨어진다고 설명한다.

• 저자들은 이를 “blk-mq, CPU-efficient remote storage stacks” 등의 최신 최적화 기법으로 인한 결과라고 한다.

이렇듯 Per-core 기반의 구조에서 동일 Core에 여러 패턴의 Apps이 동시에 동작할 경우 큰 성능 저하를 보이는 문제를 알 수 있다. 이를 해결하기 위해 저자들은 Blk-switch를 제안한다.

Blk-switch

Blk-switch는 Linux Per-core Block Multi-queues 구조와 Network Switch가 유사하다는 통찰을 기반으로 하여 Apps가 제출한 요청이 시스템의 어떤 코어에서도 처리할 수 있도록 설계되었으며, 다음과 같은 주요 동작을 포함한다.

1. Block Layer is the New Switch
2. Request Steering
3. Application Steering

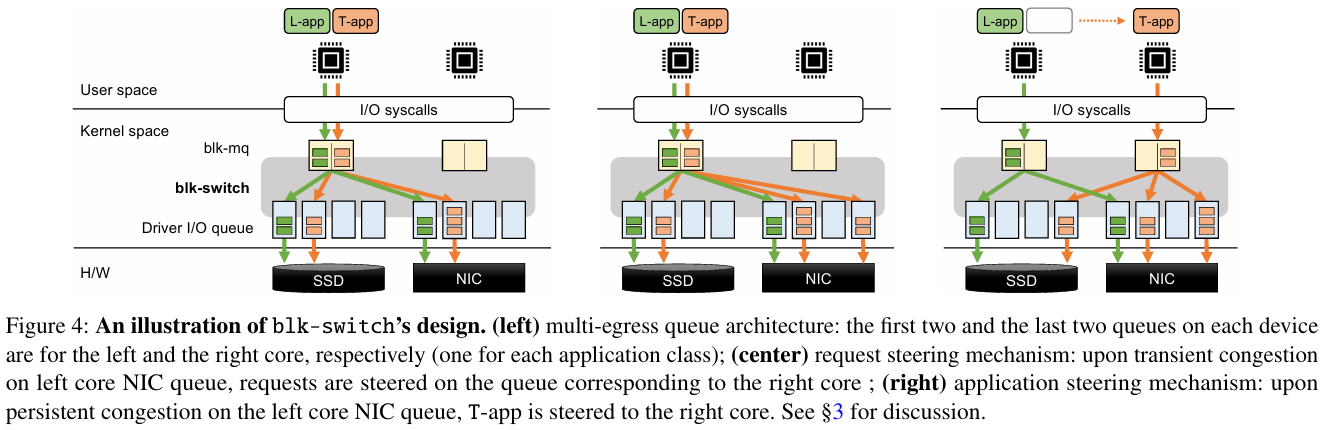

Figure 4는 Blk-switch의 아키텍처와 주요 동작 1, 2, 3번을 나타낸다.

Block Layer is the New Switch

오늘 날의 Linux Block Multi-queues 구조는 Per-core 마다 Device Queues와 1:1로 매핑된다. 이러한 구조로 인해 한 코어에서 여러 애플리케이션이 동작할 경우 HoL 문제가 발생할 수 있다. 저자들은 이를 해결하기 위해 Multiple Egress Queues 구조와 Decoupling Request Processing from Application Cores 기법을 도입했다.

• Multiple Egress Queues:
  • 요청을 다른 Device Core로 전달할 수 있다고 하여도 Software Queue가 하나라면 동일 CPU의 App들의 요청에서 HoL이 발생할 수 있다.
  • 이를 해결하기 위해 App Class마다 Egress Queue를 생성하여, 각 Egress Queue에는 동일 Class의 요청만 삽입하도록 한다.

  • CPU Scheduler는 Application의 성능 목표(Latency

    Throughput)에 따라 우선순위를 할당하여 L-apps의 요청이 먼저 처리되도록 한다.

• Decoupling Request Processing from Application Cores:
  • Linux Block Multi-queues는 CPU와 Device Queues와 1:1로 매핑되기 때문에 Core를 효율적으로 사용하지 못하는 경우가 생긴다.
  • C0에 여러 Apps가 몰려 있고 C1은 한가하다면, 사용할 수 있는 자원을 두고 경쟁을 하는 꼴이 된다.
  • 이를 방지하기 위해 C0의 Egress Queue에서 Deque된 요청을 다른 Core의 Device Queue에 삽입하고, 응답을 원래의 Core(C0)로 반환되게 한다.

Request Steering

Request Steering은 일시적인 부하(Transient Load)를 처리하기 위해 설계되었다. T-app의 요청이 발생했을 때, 로컬 코어의 부하가 임계치보다 낮다면 해당 코어의 Egress Queue에 요청을 삽입한다. 만약 로컬 코어가 혼잡하다면, Power-of-two Choices 알고리즘을 사용하여 다른 코어 중 무작위로 두 개의 후보를 선정하고, 그 중 부하가 더 적은 코어로 요청을 스티어링한다.

• 부하 측정 기준: T-app은 주로 I/O가 병목이므로, Egress Queue에 대기 중인 요청들의 총 바이트 수를 기준으로 부하를 측정한다.
• 응답 처리: 다른 코어로 스티어링된 요청이 완료되면, Linux Block Layer의 태그 정보를 활용하여 원래 요청을 보낸 kioctx(Kernel I/O Context)를 찾아 응답을 올바르게 반환한다.

Application Steering

Request Steerring이 요청 단위의 부하 분산이라면, Application Steering은 지속적인 부하를 해결하기 위해 스레드 단위로 CPU 자원을 재할당하는 기법이다.

• 동작 방식: 특정 코어에서 L-apps와 T-apps 간의 경합이 지속적으로 감지되면, Coarse-grained timescale(기본 10ms) 주기로 동작하여 T-app 스레드 자체를 유후 코어로 이동시킨다.
• 구현: Linux 커널의 sched_setaffinity 함수를 사용하여 실행 중인 스레드를 물리적으로 다른 코어로 마이그레이션한다.
• 가중치 기반 부하 계산: L-apps와 T-apps의 간섭을 최소화하기 위해 Weighted Average Load를 계산하여, T-app을 L-app의 부하가 적은 코어로 이동시킨다.

Evaluation

저자들은 100Gbps 네트워크 환경에서 Linux, SPDK, Blk-switch의 성능을 비교 분석하였다. 실험은 In-memory Storage와 NVMe SSD 환경에서 진행되었으며, 주요 결과는 다음과 같다.

1. L-apps의 Latency 유지:
   • 다수의 L-apps와 T-apps가 경쟁하는 상황에서, Blk-switch는 Linux 대비 평균 Latency를 최대 130배, P99 Tail Latency를 최대 25배 개선하였다.
   • SPDK와 비교했을 때도 P99.9 Tail Latency에서 33~101배 더 우수한 성능을 보였다. 이는 SPDK의 폴링 방식이 CFS 스케줄러와 충돌하여 발생하는 문제를 해결했기 때문이다.
2. T-apps의 Throughput 보장:
   • Blk-switch는 Linux의 Throughput 대비 약 84~100% 수준을 유지하며, 하드웨어 대역폭을 거의 포화 상태까지 활용할 수 있게 한다.
   • Request Sterring 오버헤드로 인해 5~10%의 Throughput 손실이 발생할 수 있지만, us 단위의 Latency 보장을 고려하면 합리적인 Trade-off 관계라고 한다.
3. 확장성:
   • 코어 수를 늘려감에 따라 Blk-switch는 선형적인 Throughput 증가를 보였으며, NUMA 노드를 넘나드는 환경에서도 안정적인 성능을 유지했다.

Conclusion

저자들은 Linux 커널의 스토리지 스택을 Network Switch 아키텍처와 유사하게 재설계하여 어플리케이션이나 하드웨어 수정 없이도 us 수준의 Latency와 높은 Throughput을 동시에 달성하였다.
